sábado, 26 de diciembre de 2015

Restauración del tren delantero 5, la caja de repuestos

Pase por lo de Alberto a buscar la caja con las partes del tren delantero para seleccionar y mandar a arenar las partes. Luego una pintura negra y empezar a armar.
Resortes, caja dirección mazas, campanas, de todo un poco

Los oscilantes traseros se deben medir y verificar antes de arenar y pintar, esto debe hacerse porque sino se rompen los manchones.
Oscilantes para elegir, los de arriba son de Prinz 3 que llevan el amortiguador por afuera

Lo mismo que el cuerpo principal del tren delantero para que el auto queda alineado.

sábado, 19 de diciembre de 2015

Trabajando en la carroceria 9

Cuando llegue al taller Carmelo ya había soldado el refuerzo en su lugar,
Luego le hizo las soldaduras del lado de adentro (circulo).
Luego pasarle la piedrita pra limar las asperezas y que la pieza del oscilante calce bien.
Luego Carmelo plancho un poco el panel que separa en vano motor del habitaculo para que quede bien.

Por último le di una mano de convertidor al panel que faltaba.

El resto del tipo estuve con la amoladora para rebajar los sobrantes de las soldaduras de los parches para que quede mas prolijo y no haya que poner tanta masilla.

sábado, 12 de diciembre de 2015

Trabajando en la carroceria 8

Volviendo al trabajo despues de un par de semanas haciendo foco en la reparación del anclaje de los oscilantes. Del lado derecho el agarre de los tornillos estaba roto.
Carmelo los soldó para luego poner un refuerzo sobre la chapa original.
Armé una plantilla en cartón a partir de la cual Carmelo armo el refuerzo en chapa 18.

Asi quedo el refuerzo terminado. Falta soldarlo y despues pintura.

En los tiempos libres aproveche a lijar un poco el vano motor para seguir con el convertidor la semana que viene.


sábado, 21 de noviembre de 2015

Trabajando en la carroceria 7

Bastante dificil el acceso y los recovecos para poder lijarlar la parte inferior trasera, es entre el vano motor y el panel trasero del lado de abajo. La parte mas complicada las uniones con el guardabarros y los refuerzos en donde se fijan los paragolpes.


Son partes chicas pero llevan mucho tiempo por lo dificil de acceder para lijar bien.
Una vez lijado todo por 3hs. la pintura con convertidor.


La parte inferior va tomando un color parejo, que alegria...!!!

A medida que lijo van apareciendo detalles, mas trabajo para Carmelo antes de comenzar con la pintura.

sábado, 14 de noviembre de 2015

Trabajando en la carroceria 6

Hoy me dedique a retocar la parte de atrás donde esta el agarre del oscilante izquierdo y la entrada al túnel.

Luego empece con la parte delantera del baul, tuve que lijar mucho porque la chapa esta bastante fea. Idem la canaleta entre el parabrisas y el baul, se ve que se acumulo agua y tenia bastante óxido.

 Ya terminado

Mas dificil será la parte baja ya que tiene bastante óxido y el acceso es complicado. Total 3hs. de lijado y 1 hora de pintado.

sábado, 7 de noviembre de 2015

Trabajando en la carroceria 5

Hoy volvi al taller para continuar con el guardabarros trasero, zócalo y la parte donde se fija el oscilante trasero izquierdo.

Carmelo trabajando para enderezar la entrada al túnel donde va el mecanismo de la calefacción y el fuelle de la varilla de cambios.

El zócalo izquierdo lijado y pintado con convertidor.

Guardabarros trasero izquierdo, fue el que mas me costo lijar, muchos parches y oxido, quedó muy bien.

Cajón donde se agarra el oscilante trasero izquierdo, se lijó todo y se pintó con pincel ya que el acceso es complicado. También se observa el agarre de la pata del motor, se limpió bien y lijó.


domingo, 25 de octubre de 2015

Trabajando en la carroceria 4

Hoy di vuelta la carroceria con ayuda de Carmelo para poder lijar los guardabarros del otro lado.
Lo apoye sobre unos almohadones..!!

Listo para pntar luego de rasquetear y lijar


El tope de goma de la suspensión trasera, costo sacarlo

Ya pintado con Ferrobet

Aproveche para limpiar y pasarle fosfatizante a todo el baul y dejarlo listo para lijar y pintar con convertidor.

sábado, 17 de octubre de 2015

Trabajando en la carroceria 3

Tuve que levantar un poco la carroceria para sacar el tren delantero, luego una buena lijada para sacar la mayor parte del óxido y a pintar con convertidor la parte delantera.
El soporte es de lo mas interesante, si, lo que se ve puesto en el tunel
Del otro lado le puse un taco de madera para darle más seguridad

Le pase el fosfatizante para  el óxido, luego limpié con un trapo y por último lija grano 80 para quitar el óxido superficial. Asi quedo luego de los trabajos

 La parte inferior delantera donde va agarrado el eje

 Ya todo pintadito

Al frente se ve el tren delantero que va a necesitar trabajo, primero desarmarlo y mandarlo arenar, luego Ferrobet y una pintura acrílica negra.


Seguiremos trabajando el proximo sábado sellando las uniones de la chapa, pintando con "subcarroceria" y por último la pintura del color definitivo....

sábado, 10 de octubre de 2015

Trabajando en la carroceria 2

Hoy toco lijar todo el piso de auto y parte del guardabarros trasero derecho.

 Carmelo dando unos puntos mas de soldadura al piso para reforzarlo
 Luego de lijarlo todo una mano de convertidor diluido con tiner

 Terminado el piso, guardabarro trasero y parte del vano motor

Para ello tuve que sacar el oscilante con la rueda y comprobe que de los 3 tornillos que lo fijan a la carroceria solo 1 está derecho, los otros dos tienen la base rota y estan torcidos. Carmelo va a cambiar los tornillos y ponerle un refuerzo.

Dos rotos y uno sano, hay que reparar

 Aproveche a quitar el adaptador del circuito trasero de frenos para limpiarlo y comprar los flexibles nuevos. Se lo ve en buen estado.

sábado, 3 de octubre de 2015

Trabajando en la carroceria 1

Despues de mucho tiempo parada me propuse ir los fines de semana a lo del pintor y avanzar yo mismo con la carroceria y de paso aprendo. La semana pasada le coloque los oscilantes y las tuercas como para poder moverlo, pero me falta ubicar y poner los espirales traseros para que giren las ruedas.

Queda fachero bien bajito, como no tengo los espirales un taco que apenas se ve lo mantiene en altura.
Como queda el guardabarros trasero izquierdo

Empece a limpiar la carroceria y a pasarle fosfatizante para remover el oxido superficial. Compre la marca Zeocar 1litro por $80 en Warnes.

Sellador para carrocerias y fosfatizante
Hay que sacarle la mugre previamente, tenia mucho polvo acumulado del taller. Luego con un pincel le fui pasando por toda la chapa pelada.

La superficie se va poniendo con un polvillo blanco a medida que se seca el producto. Luego se quita con un trapo apenas húmedo o un cepillo y se pasa el antióxido o convertidor.

El interior también.

Por suerte comprobe que tengo las manijitas del cebador y calefaccción, me faltan los plastiquitos rojo y azul.
Para avanzar necesito pasar el producto en la parte de abajo, asi que con Carmelo dimos vuelta el auto apoyando las ruedas en tacos para que no toque la carrocería y un tope en el parante.

De costado para tratar a superficie baja.

El tren delantero esta detonado lo mismo que los oscilantes traseros

Parrilla delantera derecha


Oscilante trasero derecho y plato de freno

Observar que esta gastado y aplastado probablmente debido a que se salió la rueda y rozo con el suelo.


miércoles, 23 de septiembre de 2015

Tren trasero 1

Para empezar a armar el tren trasero y poder mover el auto en el chapista necesitaba varias tuercas. Las medidas son las siguientes:
Ref     Medida                    Aplicación
24       10 x 1  DIN934         fijación de los amortiguadores
7         12 x 1,5  DIN935      fijación del oscilante
s/n      8 x 1 DIN934            soporte del tren trasero a la carrocería


Pase por la bulonera Tornibulon de Barracas y compre 6 tuercas de 12mm, 6 x 10mm y 10 x 8mm. por $105.


jueves, 9 de julio de 2015

Restauración del tren delantero 4

Sigo recabando información para restaurar el tren delantero lo mejor posible. Aca esta la comparativa entre el buje original y el de reemplazo.

Buje original, buje reemplazo

Buje original, buje reemplazo

El diametro interior en el buje original es de 14mm, mientras que en el otro es de 12mm. Se debe agrandar este último para que pase el eje justo.

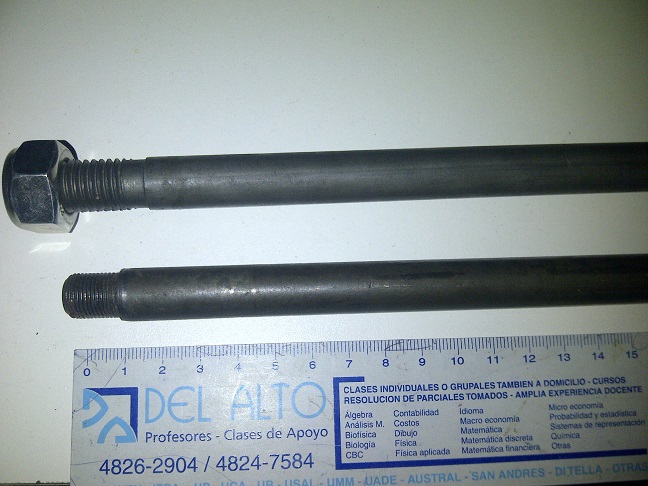

El eje a usar, arriba el grande de R12, el más corto el original del NSU.

Eje de R12 arriba, el original abajo

El eje original lleva una rosca de 12x1 ya que asi permite poner la tuerca castillo y la chaveta más facilmente. El eje nuevo tiene rosca 14x2 y usa una tuerca autofrenante de la medida qu se consigue en cualquier bulonera. Se debe cortar el eje de R12 a la medida del eje original y volver a hacer la rosca de 14mm.
